Single SMPS Switching Power Switch Mode Alimentation
Informations de base
Modèle: MWNES-75-1
Description du produit
Modèle NO .: MWNES-75-1 Garantie:> 2 ans Tension d'entrée: 15V Mode de démarrage: Alimentation par commutation auto-excitée Système de fourniture d'alimentation: Système de modulation de l'équipement de distribution des bornes: PFAW Marque: Omwo Spécifications: 159 * 98 * 38 mm HS Code: 8504401990 Type de sortie: Single Puissance de sortie: 1 - 50W Mode de connexion: Série Commutation Tension d'alimentation Mode de régulation: Fréquence Type de modulation Transmission d'énergie: Transmission bidirectionnelle Certification: CE, UL, RoHS, ISO, CCC, CB, CSA Trademark : OMWO Origine: Zhejiang Caractéristiques:
• entrée AC universelle
• Petit volume, faible poids, haute efficacité
• Protections: court-circuit / surcharge / surtension
• refroidissement par convection à l'air libre
• Indicateur LED pour allumer
• Test de brûlure 100% à pleine charge
•2 ans de garantie
• entrée AC universelle
• Petit volume, faible poids, haute efficacité
• Protections: court-circuit / surcharge / surtension
• refroidissement par convection à l'air libre
• Indicateur LED pour allumer
• Test de brûlure 100% à pleine charge
•2 ans de garantie

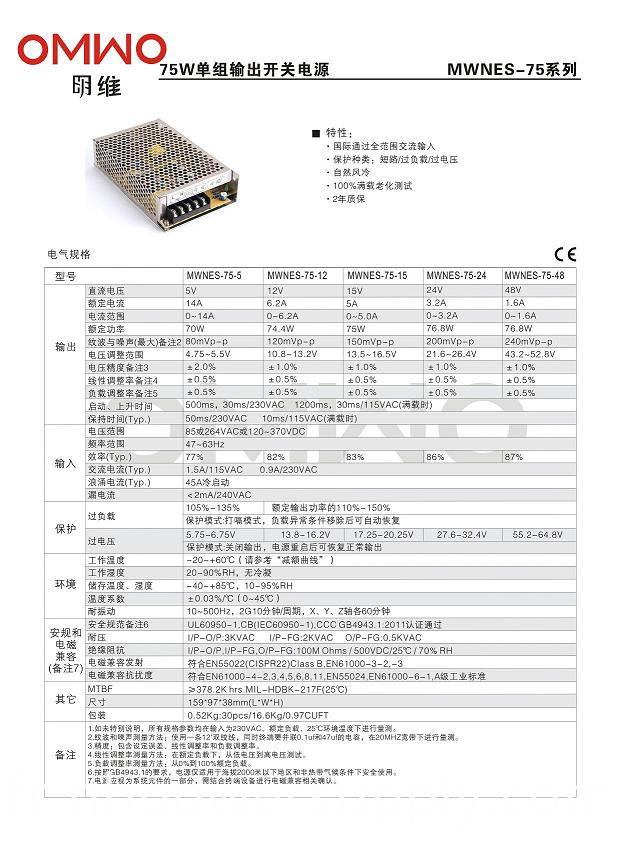

Model | NES-75-5 | NES-75-12 | NES-75-15 | NES-75-24 | |
output | DC voltage | 5V | 12V | 15V | 24V |
Voltage tolerance | ±2% | ±1% | ±1% | ±1% | |
Rated current | 15A | 6.3A | 5A | 3.2A | |
Current range | 0~10A | 0~6.3A | 0~5A | 0~3.2A | |
Rated power | 75W | 75.6W | 75W | 76.8W | |
Ripple&noise | 80mvp-p | 100mvp-p | 100mvp-p | 120mvp-p | |
DCvoltage ADJ.range | -9%~+10% | ±10% | ±10% | ±10% | |
input | Voltage range | 90~264VAC,125~373VDC | |||
frequency | 47~63HZ | ||||
AC current | 1.5A/115VAC,0.75A/230VAC | ||||
efficiency | 79% | 82% | 82% | 84% | |
Inrush current | Cold start current 20A/115VAC,40A/230VAC | ||||
Leakage current | < 3.5mA/240VAC | ||||
protection | Over load | Rated output power110%~150% start over load protection | |||
protection type:hiccup mode,auto-recovery after fault condition is removed | |||||
over voltage | 6.8~8.2V | 15.6~17.8V | 18.6~20.8V | 30.6~33.2V | |
protection type:hiccup mode,auto-recovery after fault condition is removed | |||||
environment | Working temp,humidity | -20ºC~+60ºC,20%~90%RH | |||
Storagetemp,humidity | -40ºC~+85ºC,10%~95%RH non-condensing | ||||
Withstand vibration | 10~500HZ,2G 10min/1cycle,period for 60 minutes,each axes | ||||
safety | Withstand voltage | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||
Isolated resistance | I/P-O/P,I/P-FG,O/P-FG:100M ohms/500VDC | ||||
Fitstandard | Safety standard | Fit UL1012 | |||
EMC standard | EN55022,CLASSA | ||||
others | Dimension | 129*98*38mm (L*W*H) | |||
Weight/packing | 0.4kg/45pcs/19kg/0.034m³/1.2CUFT | ||||
note |
1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25ºC of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. |
