Informations de base
Modèle: MWNES-200-1
Description du produit
Modèle NO .: MWNES-200-1 Garantie:> 2 ans Tension d'entrée: 15V Mode de démarrage: Alimentation par commutation auto-excitée Système de fourniture d'énergie: Système de modulation de l'équipement de distribution de l'alimentation du terminal: PFAW Marque: Omwo Spécifications: 159 * 98 * 38 mm HS Code: 8504401990 Type de sortie: Single Puissance de sortie: 1 - 50W Mode de connexion: Série Commutation Tension d'alimentation Mode de régulation: Fréquence Type de modulation Transmission d'énergie: Transmission bidirectionnelle Certification: CE, UL, RoHS, ISO, CCC, CB, CSA Trademark : OMWO Origine: Zhejiang Caractéristiques:
· Plage d'entrée AC sélectionnable par commutateur
· Protections: court-circuit / surcharge / surtension / sur température
· Refroidissement par convection à air libre
· Résiste à une entrée de surtension de 300 prises pendant 5 secondes
· Circuit de limitation de courant constant intégré
· Test de 100% à pleine charge
· Indicateur LED pour allumer
· Fréquence de commutation fixe à 90KHz
· Faible coût, haute fiabilité
· 2 ans de garantie





· Plage d'entrée AC sélectionnable par commutateur
· Protections: court-circuit / surcharge / surtension / sur température
· Refroidissement par convection à air libre
· Résiste à une entrée de surtension de 300 prises pendant 5 secondes
· Circuit de limitation de courant constant intégré
· Test de 100% à pleine charge
· Indicateur LED pour allumer
· Fréquence de commutation fixe à 90KHz
· Faible coût, haute fiabilité
· 2 ans de garantie

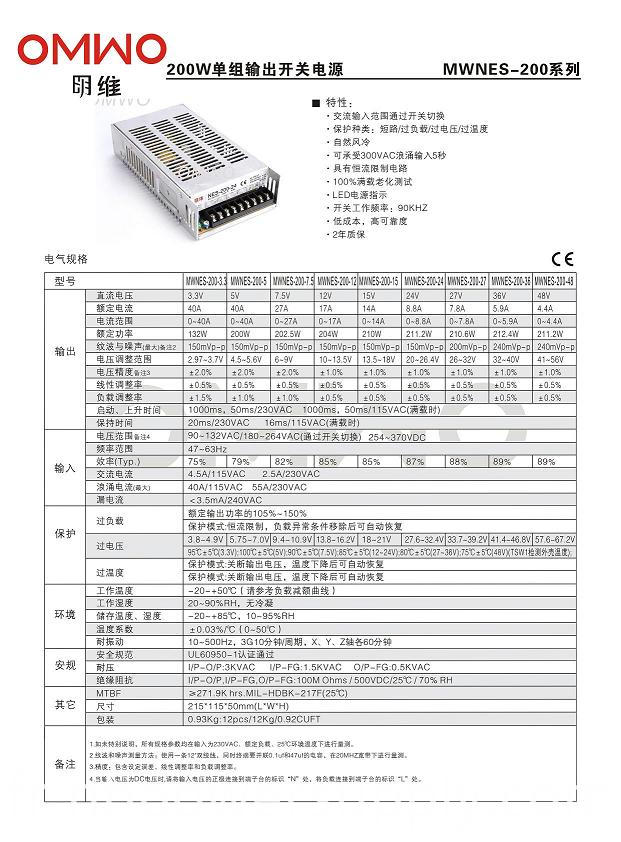

MODEL | NES-200-36 | |
OUTPUT | DC VOLTAGE | 36V |
RATED CURRENT | 5.9A | |
CURRENT RANGE | 0~5.9A | |
RATED POWER | 212.4W | |
RIPPLE & NOISE (max.) Note.2 | 240mVp-p | |
VOLTAGE ADJ. RANGE | 32~ 40V | |
VOLTAGE TOLERANCE Note.3 | ±1.0% | |
LINE REGULATION | ±0.5% | |
LOAD REGULATION | ±0.5% | |
SETUP, RISE TIME | 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC at full load | |
HOLD UP TIME (Typ.) | 20ms/230VAC 16 ms /115VAC at full load | |
INPUT | VOLTAGE RANGE Note.4 | 90 ~ 132VAC/180~264VAC by switch 254~370VDC |
FREQUENCY RANGE | 47 ~ 63Hz | |
EFFICIENCY (Typ.) | 89% | |
AC CURRENT (Typ.) | 4.5A / 115VAC 2.5A / 230VAC | |
INRUSH CURRENT(Typ.) | 40A/115VAC 55A / 230VAC | |
LEAKAGE CURRENT | Less than 3.5mA / 240VAC | |
PROTECTION | OVER LOAD | 105 ~ 135% rated output power |
Protection type: Constant current limiting, recovers automatically after fault condition is removed | ||
OVER VOLTAGE | 41.4~ 46.8V | |
Protection type : Shut down o/p voltage, re-power on to recover | ||
OVER TEMPERATURE |
95°C±5°C (3.3V); 100°C±5°C(5V); 90°C±5°C(7.5V); 85°C ±5°C(12~24V);80°C ±5°C(27~36V) 75°C ±5°C(48V) (TSW1) Detect on case |
|
Protection type : Shut down o/p voltage, recovers automatically after temperature goes down | ||
ENVIRONMENT | WORKING TEMP. | -20 ~ +50°C (Refer to output load derating curve) |
WORKING HUMIDITY | 20 ~ 90% RH non-condensing | |
STORAGE TEMP., HUMIDITY | -20 ~ +85°C , 10 ~ 95% RH | |
TEMP. COEFFICIENT | ±0.03%/°C (0~50°C) | |
VIBRATION | 10 ~ 500Hz, 3G 10min./1cycle, 60min. each along X, Y, Z axes | |
SAFETY & EMC | SAFETY STANDARDS | UL60950-1 approved |
WITHSTAND VOLTAGE | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |
ISOLATION RESISTANCE | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH | |
OTHERS | MTBF | 271.9K hrs min. MIL-HDBK-217F (25°C ) |
DIMENSION | 215*115*50mm (L*W*H) | |
PACKING | 0.93Kg; 12pcs/12Kg/0.92CUFT | |
NOTE |
1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25°C of ambient temperature. |
|
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. | ||
3. Tolerance: includes set up tolerance, line regulation and load regulation. | ||
4. Please contact positive pole of input voltage with mark "L" of terminal block, connect negative pole of input voltage with mark "N" of terminal block, using DC voltage for input voltage. |
